.背景介绍

激光打印机需要将计算机传过来的图像信息转换成激光器驱动信号,并驱动马达转子实现原始图像的扫描打印。为了降低传输带宽,计算机会将原始图像进行二值图像压缩编码,然后通过局域网传输到打印机的主控芯片。打印机系统需要实现二值图像的解码,将其恢复为原始数据,再按照行列顺序将像素点输出。

.方案简介

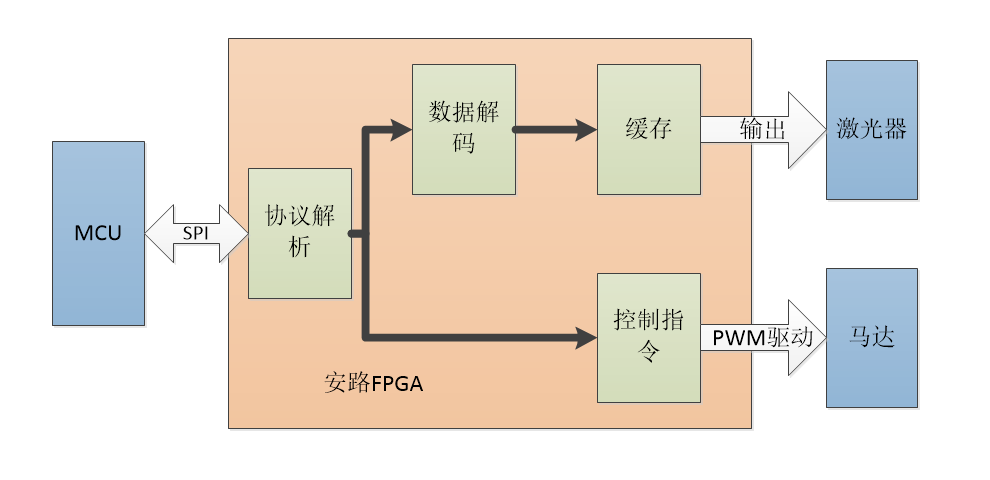

基于fpga的激光打印机系统框图如下。mcu作为主控芯片接收计算机发送的压缩图像数据并打包成spi定制协议发送给fpgafpga需要将协议进行解析并转换成对应的控制命令以及图像数据,控制命令主要实现对马达转速的控制,fpga可以将控制命令转换成不同频率的pwm波,从而驱动马达到达指定的转速;fpga解析的图像数据需要经过数据解码还原成二值图像,缓存后按照指定的时序输出给激光器并配合马达实现打印。


推荐开发板

方案优势

  • 高效率的解码算法

    基于fpga的解码算法,可以采用并行化、流水线的方式,提高解码算法的效率,丰富的逻辑资源可以适应不同的解码算法迭代升级

  • 适配多种接口

    fpga的可配置io,方便用户实现多样的外设协议,以适配不同型号的激光器
