发布时间2023-05-06


安路科技ph1a系列fpga定位高性价比逻辑器件,针对高带宽应用场景,能够在保持低功耗的前提下,提供同类最佳的收发器和信号处理功能。

ph1a系列fpga集成的第三代pcie硬核控制器,带宽最高可达8gbit/s、可通过td软件的ip gen配置。该核架构广泛应用于通信设备、网络接口卡、存储系统等领域,具有高性能、低成本等特点。

pcie sgdma演示方案

安路科技提供基于pcie 硬核控制器开发的sgdma  ip。sgdma可作为一个pcie2axi4系列接口的桥或者一个高性能dma使用。


sgdma支持属性:

  • 64bit和128bit(ph1a90、ph1a180)数据位宽

  • 32bit或64bit源地址、目的地址和描述符地址

  • 目前支持单通道c2h以及单通道h2c

  • 后续版本将支持n通道c2h以及n通道h2c

  • 可选的单通道axi4-stream接口或axi4-mm(memory mapped)接口

  • 支持axi4-lite master读写用户和dma寄存器

  • 支持axi4-lite slave读dma状态寄存器

  • 支持scatter gather描述符列表和环形描述符列表,列表大小无限制

  • msi-x中断 (后续支持)

  • bypass descriptor 通道 (后续支持)

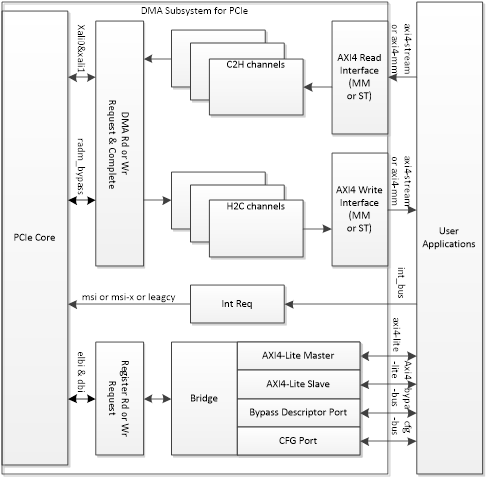

图1:dma框图

sgdma工作流程:

sgdma工作分为两个流程,h2c(host to card)和c2h(card to host)。


dma c2h 方向传输摘要:

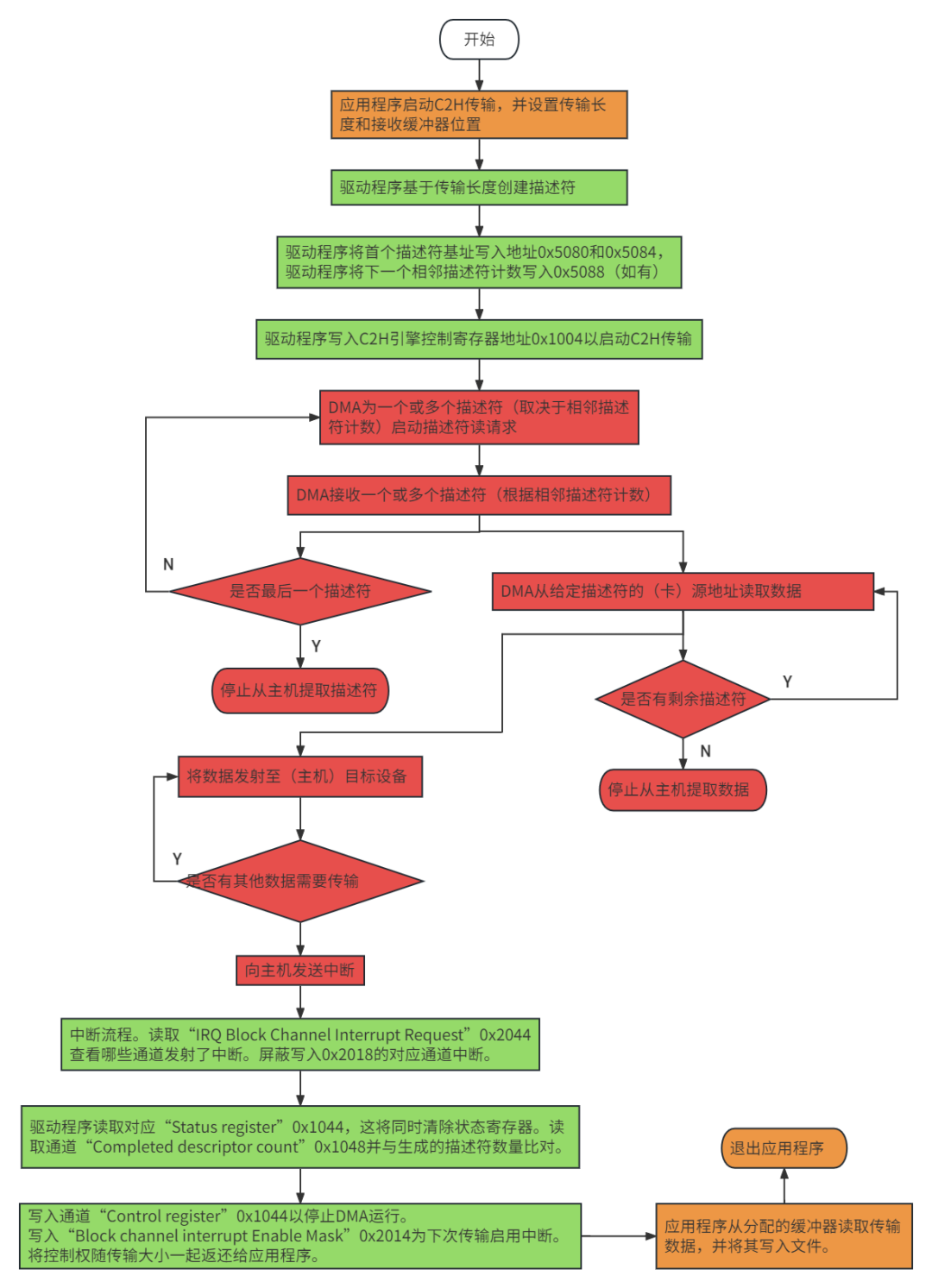

图2:c2h传输框图


首先,应用程序启动c2h传输,并设置传输长度和用于存储数据的缓冲器位置。然后,驱动程序会基于传输长度创建描述符,并将信息写入寄存器控制传输启动。dma开始启动描述符提取请求,之后dma接收到描述符,判断是否为最后一个描述符,如果是则停止,否则继续发送描述符提取请求。dma会根据接收的描述符向(板卡)源地址发送读请求,读请求会持续到没有剩余描述符,并从板卡的axi4(mm或者stream)接口上接收数据,向主机发送数据,数据发送完毕以后向主机发送中断。


驱动程序将执行中断流程,并读取完成描述符计数寄存器,与生成的描述符数量对比。随后将控制权随传输大小一起返还给应用程序。应用程序从分配的缓冲器读取传输数据,并将其写入文件。文件写入完成后,退出应用程序。


h2c的流程与c2h的类似,主要的不同点为c2h将板卡的数据发送给主机,h2c接收主机的数据。

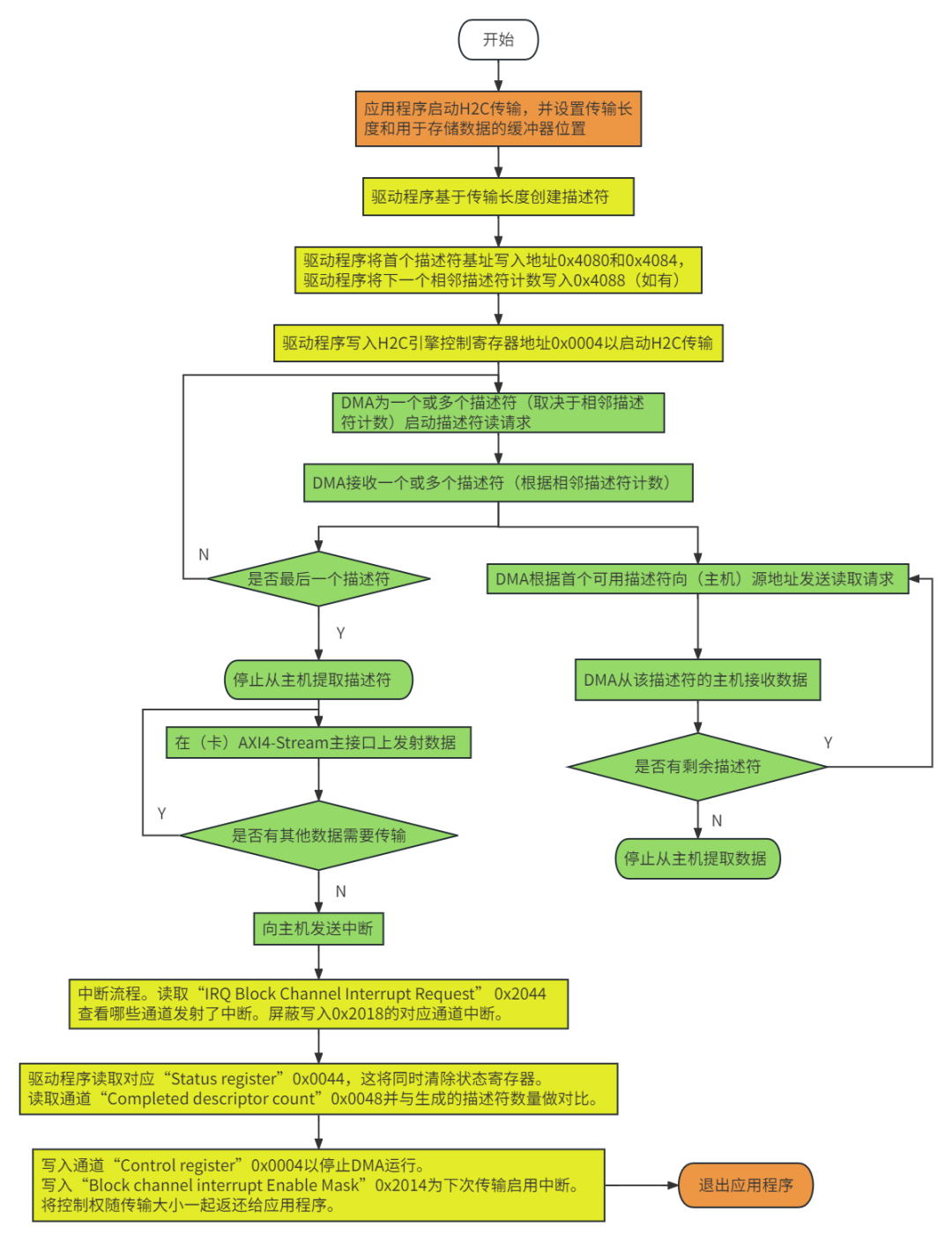

图3:h2c传输框图


上海安路科技于2020年12月底正式成为pci-sig协会新会员。加入pci-sig协会后,安路科技将获得更为广泛的服务、了解最新的pci技术动态,同时能参与pci技术法规研讨会、参与规范修订和补充建议、pci凯发官网入口的技术支持、获得vendor id分配等系列服务与支持,这些都将助力公司研发技术和技术创新的稳步提升与发展。


技术预告:

2023年5月31日,安路科技即将推出sgdma axi4-st(ph1a) 8ch,让我们敬请期待!

凯发官网入口的技术支持:

安路科技提供丰富的设计工具帮助用户有效地利用ph1a平台实现复杂设计。业界领先的综合和布局布线工具,同时提供各种 ip资源,方便用户直接调用调试,解决了复杂逻辑带来的资源不足的问题,为用户设计高质量产品提供有力保障。
