在超大屏幕显示应用方面,相较于dlp、pdp拼接,液晶拼接屏具有分辨率高、画面丰富、面积大、体积小、显示寿命更长等优势。

但液晶拼接产品相对于dlp也有它的短板,就是拼缝问题解决拼缝问题成为拼接屏市场的关键技术点。

液晶“无缝”的概念
目前市场上也出现了一些液晶“无缝”的概念,大致有三类:

第一类,使用全面屏,最小可达到0.8mm的拼缝,远距离观看则没有拼缝;

第二类,使用一定厚度的玻璃导光来消除边缝;

第三类,使用小间距led补偿边缝;

三种方案各有优劣,本文主要讨论led补偿型的无缝拼接方案,因该方案具有成本最低优势。

led补偿型的液晶无缝拼接,即用小间距全彩led灯珠覆盖拼缝,利用led的自发光特性填补拼缝处的显示,已达到消除拼缝处的黑边。

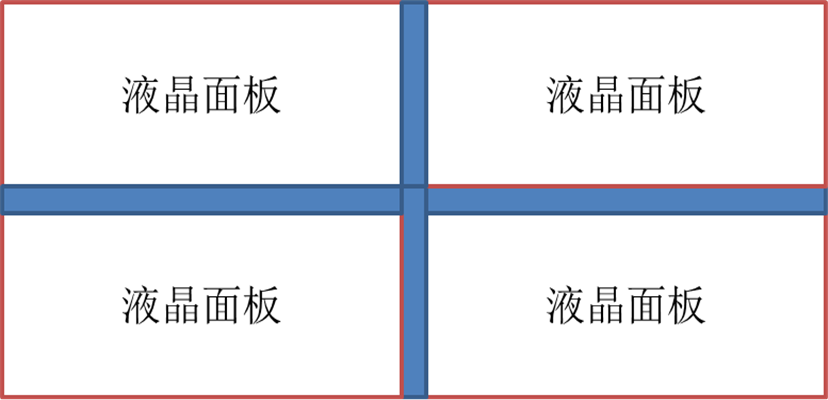

下图为2 ×2拼接示意图,中间的拼缝由led灯覆盖。

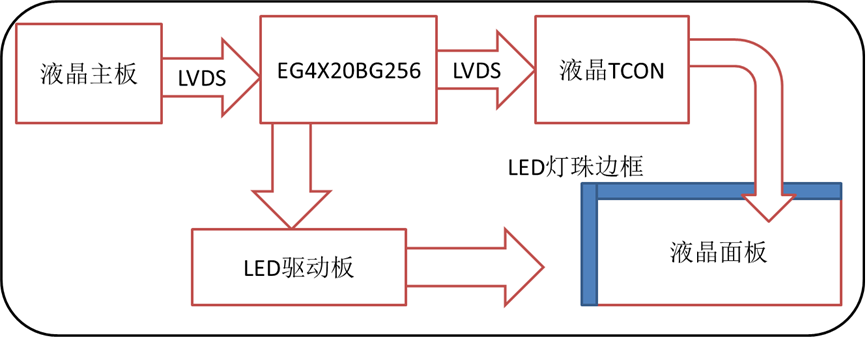

每个显示单元的系统框图如下图所示,fpga负责接收来自主板的视频信号,然后将视频信号进行处理,分成液晶显示部分和led显示部分,再分别输出给液晶tcon板去驱动液晶显示,和给led驱动板去驱动led显示。

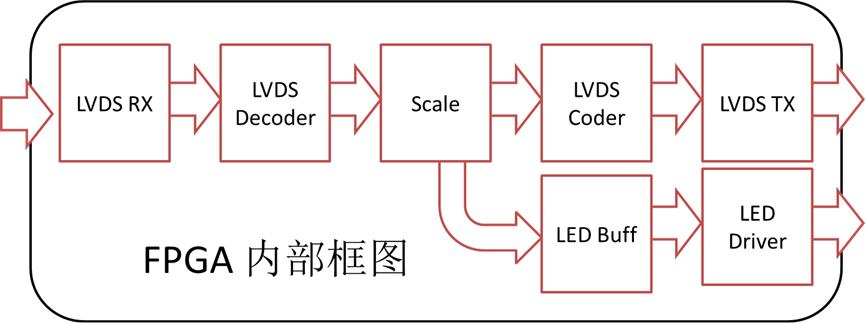

该方案fpga内部系统框图如下图所示,fpga内部主要由lvds接收和解码模块,视频缩放模块,lvds编码和发送模块,led缓存和驱动模块组成。其中缩放算法需要根据不同的拼接位置进行调整。

使用安路科技eg4系列fpga进行设计的优点:

- 无需外挂存储器:丰富的bram资源可以满足大部分应用场景对缩放算法和led显示缓存的需求,如不够还可以选择带片内sdram的器件;


- 更佳的缩放算法实现:丰富的dsp乘法器资源,允许用户实现较好的2d缩放算法;


- 更合理的系统时钟安排:片内带4个pll,允许用户有更灵活的时钟安排;
